電氣設備檢修技術的發展大致可以分為三個階段，即故障檢修、定期檢修和狀態檢修，狀態檢修以可靠性為主，它是根據設備的狀態而執行的預防性作業。作為電力系統運行的首要要求，供電可靠性日益凸顯其重要性，因此狀態檢修逐步取代了以往的定期預防性檢修。狀態檢修通過對設備關鍵參數的測量來識別其已有的或潛在的劣化跡象，可在設備不停運的情況下對其進行狀態評估。

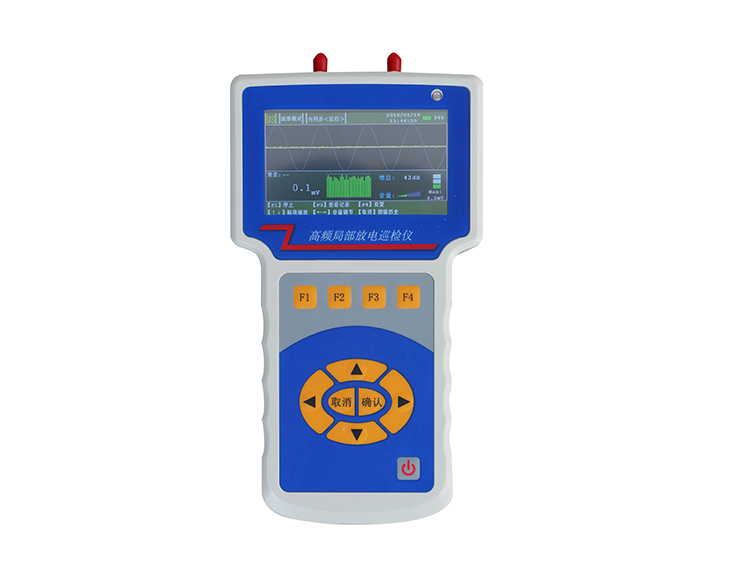

JZ5004高頻局部放電巡檢儀針對帶電巡檢的特點，采用高頻電流及超聲波兩種檢測法，其體積小，性能優異，易于操作?？蓪﹄娎|、變壓器（電抗器）等接地線進行測量。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、分析。
產品特點
※ 體積小，重量輕，攜帶方便，便于現場使用。
※ 抗干擾能力強，性能優異，易于操作。
※ 以HFCT傳感器和超聲傳感器（接觸式）檢測方式為一體可對變壓器（電抗器）進行帶電檢測。

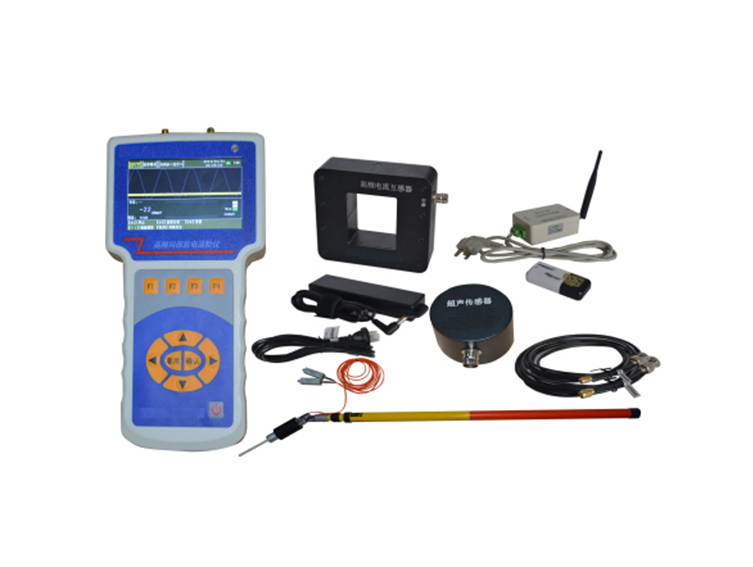

※ 配合HFCT傳感器和帶玻璃纖維桿的超聲波傳感器可對電纜進行帶電檢測。
※ HFCT測量采用波形模式、統計模式（峰值圖、PRPD圖、PRPS圖）、脈沖模式等多種測量方式。
※ 超聲（US）測量采用波形模式、連續模式、相位模式等多種測量方式。
※ 時域波形多周波顯示模式，精準判斷干擾與放電。
※ 軟件提供放電譜圖專家?guī)煲约爸悄茉\斷系統，精確判斷故障放電類型。
※ 通過測量超聲波信號的聲壓大小，推測放電的強弱，能精確定位局部放電位置。
※ 具備數據保存功能，可以實現數據回放功能。
※ 巡檢數據可通過SD卡或者U盤等導出到PC機中，從而完成用戶報告的創建。
技術參數
|
主機參數 |
||
|
可檢測通道數 |
2個通道，1個HFCT通道，1個US通道 |
|
|
采樣精度 |
12bit |
|
|
觸發方式 |
內同步，外同步 |
|
|
HFCT參數 |
||
|
檢測帶寬 |
100K-50MHz |
|
|
傳輸阻抗 |
>5mV/mA(10MHz ) |
|
|
輸出阻抗 |
50Ω |
|
|
檢測靈敏度 |
5pC |
|
|
測量范圍 |
-20~80dB |
|
|
測量誤差 |
±1dB |
|
|
分辨率 |
1dB |
|
|
輸出接口 |
標準BNC |
|
|
US參數 |
||
|
頻率范圍 |
20kHz-300kHz |
|
|
輸出阻抗 |
50Ω |
|
|
檢測靈敏度 |
0.1mV |
|
|
測量范圍 |
0.1mV～1V |
|
|
輸出接口 |
標準BNC |
|
|
硬件 |
||
|
顯示屏 |
4.3”TFT真彩色液晶顯示屏 |
|
|
分辨率 |
480×272 |
|
|
操作 |
薄膜按鍵 |
|
|
存儲 |
SD卡標配16G卡，最大支持32G |
|
|
接口 |
3.5mm立體聲耳機插孔 |
|
|
|
DC-005低壓直流充電器輸入口 |
|
|
|
充電LED指示燈 |
|
|
|
RS232調試口 |
|
|
|
USBD同步口 |
|
|
|
USB2.0 |
|
|
|
網口 |
|
|
|
SD卡插槽 |
|
|
|
CH1：SMA外部HFCT互感器輸入口 |
|
|
|
US：SMA外部HFCT互感器輸入口 |
|
|
電源 |
||
|
內部電源 |
電池供電（16.8V鋰電池） |
|
|
正常工作時間 |
約7小時，充滿時間約5小時 |
|
|
尺寸 |
||
|
長×寬×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
環境 |
||
|
使用環境溫度 |
-20℃至50℃ |
|
|
存儲環境溫度 |
-40℃～70℃ |
|
|
濕度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|
