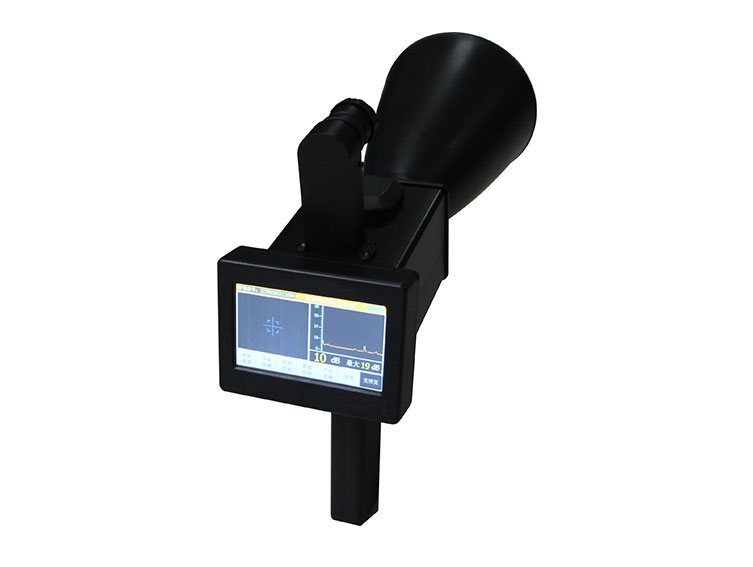

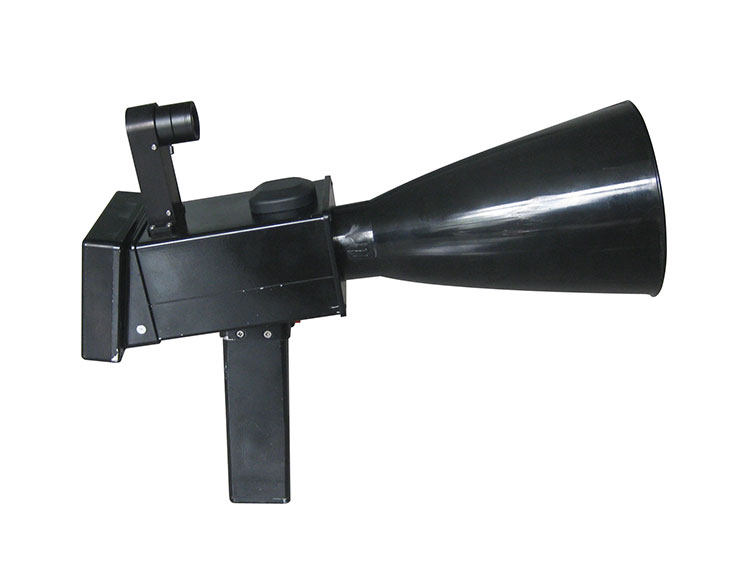

JZ5001超聲波局放巡檢儀是通過采集電力線路異常超聲波信號并經過軟件分析來診斷電力線路故障隱患的檢測裝置。此裝置是在不停電的狀態下實現判斷故障隱患的位置和故障類型。裝置通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸?shù)街鳈C(jī)，同時通過主機內置的分析軟件準確診斷出故障隱患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障隱患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度。
功能特點
● 便攜式設計，體積小、重量輕、攜帶方便，一人即可操作。
● 高亮度激光發射器可實現故障點定位。
● 300萬像素高清攝像頭可輕松對焦檢測故障點，并對桿塔標識及故障設備拍照。
● 將探測器檢測到的異常超聲波信號轉換為可聽正弦信號和直觀波形，根據聲音和波形可清晰分辨放電強度。
● 嵌入式GPS接收器自動存儲坐標數據，并提供GPS導航功能，方便查詢及保存檢測路徑。
● 具有檢測溫度和濕度的功能，可實時檢測環境溫濕度。
● 具備數據保存功能，可以實現數據回放功能。
● 顯示屏為彩色觸摸屏，便于檢測人員檢測和使用。
● 靈敏度高、具有方向性和指向性，可對線路故障準確定位。
● 重量輕、攜帶方便、操作簡單，可在行駛速度為30km/h車輛上進行檢驗。
● 超聲波檢測可適用于噪音環境，不受環境聲音影響。
● 檢測采用非接觸方式，有效檢測距離可達30米，安全可靠。
● 帶電檢測，不影響正常運行。
● 使用” HCPD-ADMIN” 巡檢后臺軟件方便地進行數據管理和進行評估。
技術參數
|
系統 |
WINCE6.0 |
|
CPU |
主頻533MHz |
|
內存 |
運行內存256MB DDR2，1GB NandFlash |
|
顯示屏 |
4.3” TFT真彩色觸摸液晶顯示屏，分辨率480 * 272 |
|
接口 |
SD存儲卡，USB，串口，耳機 |
|
SD存儲卡 |
8G以上TF卡 |
|
攝像頭 |
300萬像素高清攝像頭 |
|
附屬配置 |
GPS，溫濕度，高亮度激光筆 |
|
存儲功能 |
GPS坐標，時間/日期，溫/濕度 |
|
頻率范圍 |
20—150kHz |
|
傳感器 |
40kHz x 1Ea |
|
使用環境 |
-25℃~ 70℃ |
|
相對濕度 |
0 - 95% |
|
充電器規格 |
輸入：100-240V，50/60Hz 輸出：電壓20V，電流3.25A |
|
電源 |
電池供電：鋰電池 工作時間：約8小時 電池保護：當5分鐘內無操作時LCD背光關閉，當20分鐘內無操作時自動關機。電池電量低于5% 時系統發出蜂鳴聲提示及時保存數據，用戶需關機充電。 |
